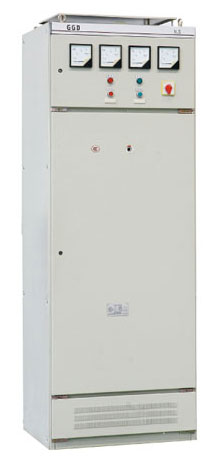

交流低压配电柜 |
| |
AC Low Voltage
Panel |
| |
一、概述
交流低压配电屏适用于发电厂、变电所、工业企业等电力用户作为交流50Hz,额定电压380V,额定电流至1600A的配电系统中作为动力、照明及配电设备的电能转换、分配、与控制之用"该产品分断能力高，额定断时耐受电流达30KA。线路方案灵活、组合方便、实用性强、结构新颖等特点。
二、使用条件
1、户内安装使用，使用地点的海拔高度不超过2000米。
2、周围空气温度不高于+40℃，不低于-5℃，24小时内的平均温度不高于35℃。
3、周围空气相对湿度在最高气温为+40℃时不超过50%,在较低温度时允许有较大的相对湿度应考虑到由于温度的变化可能会偶尔会产生凝露的影响。
4、设备安装时与垂直面的倾斜度不超过5%。
5、设备应安装在没有火灾、爆炸危险、严重污染、化学腐蚀、剧烈震动的场所，以及不足使电器元建受到腐蚀的地方。
6、颜色按RAL标准色卡任用户选用。用户有特殊要求时可与本厂协商解决。

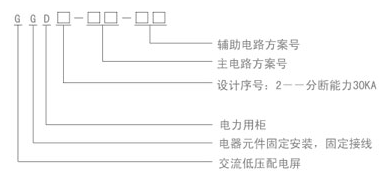

三、型号说明
GGD型交流低压配电柜，为固定安装，主框架为KS型钢，20模安装孔,通用性强，根据GGD型系统方案选配柜体结构。
柜体结构符合GGD型低压柜技术条件要求。
出厂随机附件，见报价供货清单。 |
|
|
|
 |
| 柜体外形尺寸： |
 |
|
|
|
